Сборка металлического стеллажа возможна своими силами при наличии базового набора инструментов и при внимательном отношении к деталям. Конструкция большинства моделей продумана так, чтобы монтаж занимал от 20 до 60 минут в зависимости от количества секций и типа соединений. Ниже – подробное руководство, которое поможет избежать ошибок и сделать всё верно с первого раза.
Подготовка к сборке
Перед тем как собрать металлический стеллаж, необходимо организовать пространство. Конструкцию собирают на ровной твёрдой поверхности – бетонном полу, плитке или плотном настиле. Перекос основания приведёт к тому, что готовую систему хранения будет сложно выровнять, а соединения окажутся под напряжением.
Последовательность подготовки:
- Изучите паспорт изделия. В документе указаны схема сборки, допустимые нагрузки и последовательность операций.
- Проверьте комплектность. Пересчитайте стойки, полки, балки, крепёж и фурнитуру по описи. Недостающие комплектующие следует запросить у поставщика до начала работ или приобрести отдельно.
- Подготовьте инструмент. Потребуются: резиновая киянка, гаечные ключи или шуруповёрт с подходящими головками, рулетка, уровень, стремянка.
- Обеспечьте соблюдение техники безопасности. Используйте перчатки для защиты рук от заусенцев. При работе с высокими конструкциями привлекайте помощника.

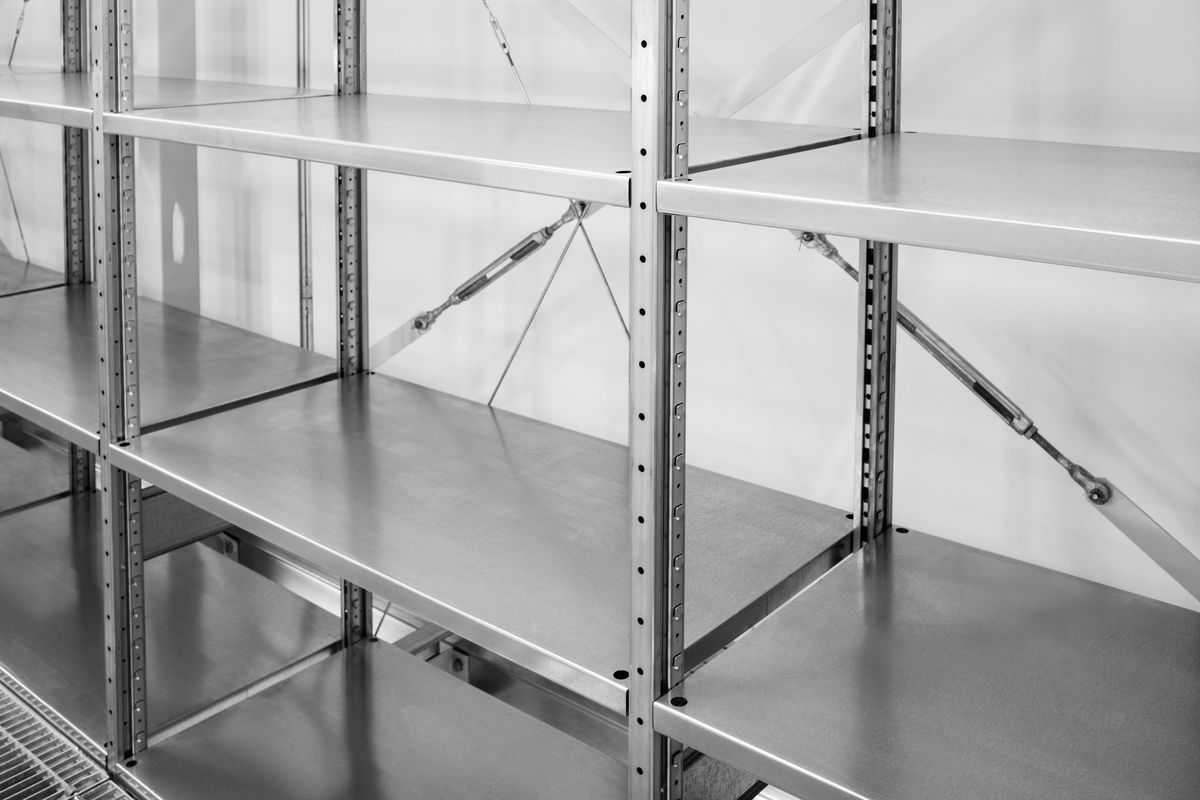

Из чего состоит стеллаж
Типовая металлическая стеллажная конструкция включает несколько элементов:
- Стойка. Это вертикальная опора, принимающая основную нагрузку. Стойки изготавливаются из гнутого профиля или уголка с перфорацией для крепления полок и балок.
- Рама образуется двумя стоечными опорами, соединёнными поперечными стяжками. Такие элементы формируют торцы секции.
- Полка для размещения грузов. Она может быть сплошной (из стали или фанеры), решётчатой или перфорированной.
- Балка. Это продольный несущий элемент, на котором фиксируется полка или настил. Балки крепятся к стойкам с помощью зацепов или болтов.
- Уголок жёсткости (косынка) – деталь, придающая конструкции поперечную устойчивость. Такие косынки устанавливаются на верхнем и нижнем ярусах.
- Подпятник – пластиковая или металлическая накладка на нижний торец стойки, защищающая пол от повреждений и распределяющая нагрузку.
- Зацепы – штампованные элементы на концах балок, входящие в перфорацию стоек (при безболтовом соединении).
- Болты – элементы крепежа для болтовых моделей.

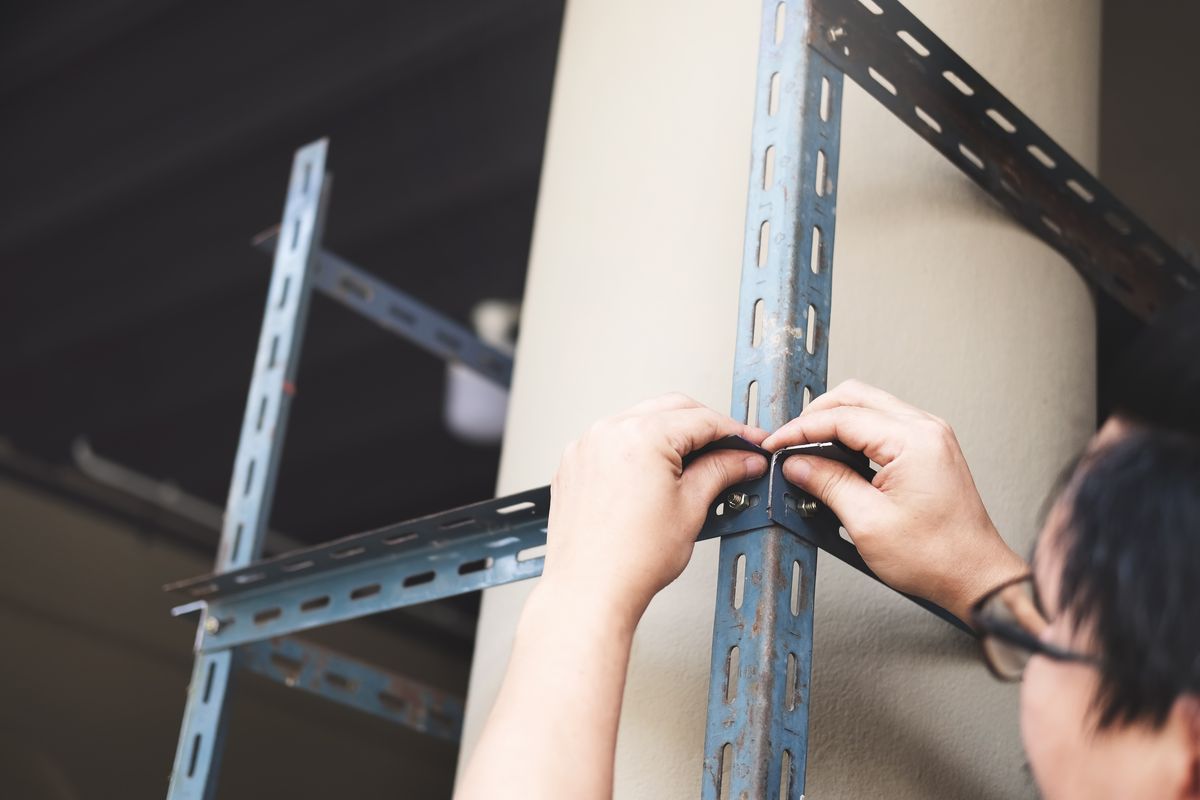

Сборка болтового стеллажа: пошагово
Болтовое соединение характерно для моделей, рассчитанных на повышенные нагрузки. Далее рассказано подробно, как собрать стеллаж на болтах.
Установка подпятников
Наденьте подпятники на нижние торцы стоек. Если детали пластиковые, постучите по ним киянкой для плотной посадки (но без чрезмерного усилия, чтобы не деформировать материал). Подпятники защищают напольное покрытие и компенсируют небольшие неровности основания.
Разметка мест полок
Стойки имеют перфорацию с шагом 25 мм, и это стандарт для большинства металлических стеллажей для склада, для офиса или других объектов. Такой шаг обеспечивает широкий диапазон регулировки высоты ярусов. Определите нужное положение полок с учётом габаритов грузов: тяжёлые и крупные размещают на нижних уровнях, лёгкие и небольшие – на верхних.
Разметьте отверстия на всех четырёх стойках на одинаковой высоте. Используйте обязательно рулетку и уровень, ведь даже небольшое расхождение приведёт к перекосу полки.
Монтаж уголков жёсткости на верхнюю и нижнюю полки
Установите косынки на верхнем и нижнем ярусах. Эти детали соединяют стойку с полкой под углом и предотвращают случайное складывание конструкции. Крепление выполняйте болтами, но пока не затягивайте их до упора.
Установка полок
Соберите секцию: соедините две рамы полками. На этом этапе все болты остаются ослабленными. Это необходимо, чтобы после подъёма выровнять конструкцию. И только потом выполняется финальная затяжка болтов. Если затянуть крепёж сразу, стеллаж может встать с перекосом, который невозможно будет устранить.

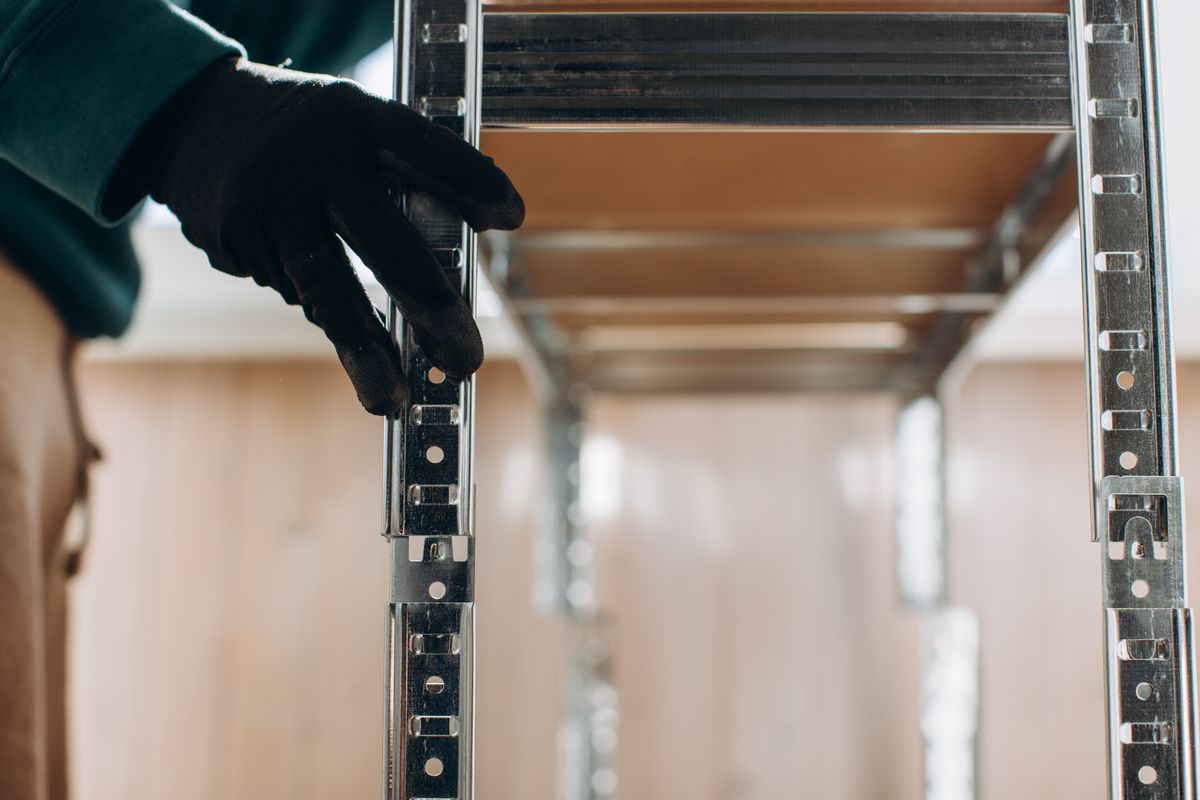

Подъём, выравнивание и финальная затяжка
Поднимите секцию в вертикальное положение. Приложите уровень к стойкам и полкам. При необходимости отрегулируйте положение подпятниками или подкладками под них.
Когда конструкция встанет ровно, последовательно затяните все болтовые соединения – от нижних ярусов к верхним. Это обеспечит равномерное распределение усилий в металле.

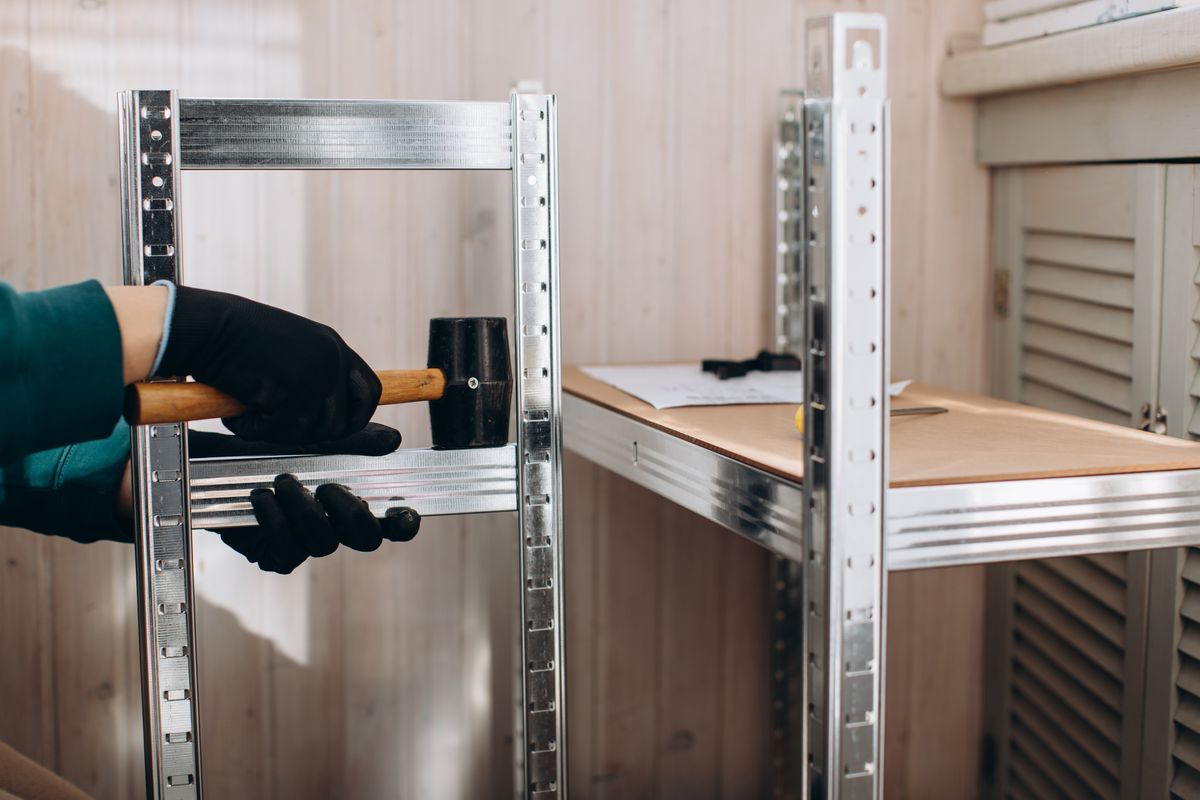

Сборка безболтового стеллажа на зацепах: пошагово
Собирать конструкцию без болтов проще и быстрее, для этого не нужны специальные инструменты для затяжки крепежа. Соединение происходит за счёт зацепов, входящих в перфорацию стоек. Подробный алгоритм действий описан далее.

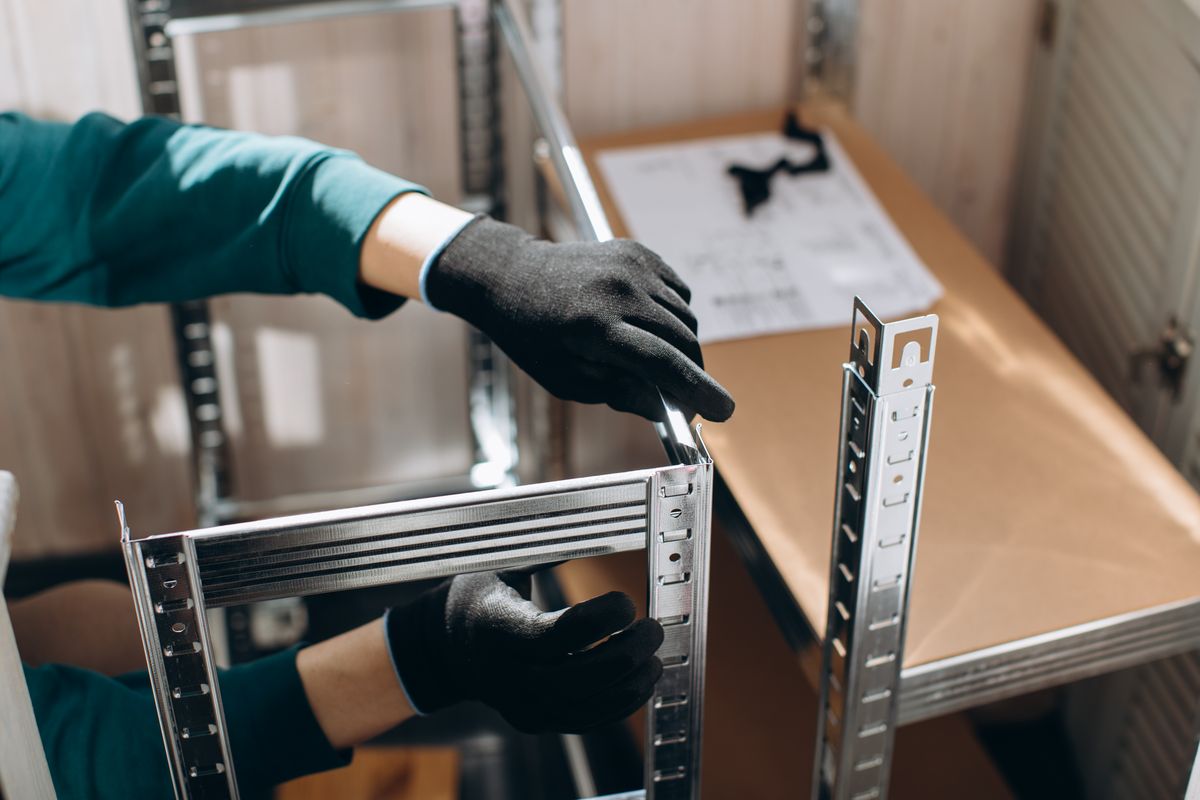

Сборка рам, установка балок
Соберите рамы: соедините поперечными стяжками по две стойки. Стяжки вставляются в пазы и фиксируются зацепами.
При установке балок учитывайте длину пролёта, то есть секции. Чем больше расстояние между стойками, тем ниже допустимая нагрузка на полку. Превышение рекомендуемых производителем значений без усиления балок приводит к прогибу и деформации.
Установите рамы вертикально на расстоянии, соответствующем длине балок. Балочные зацепы должны войти в отверстия стоек.

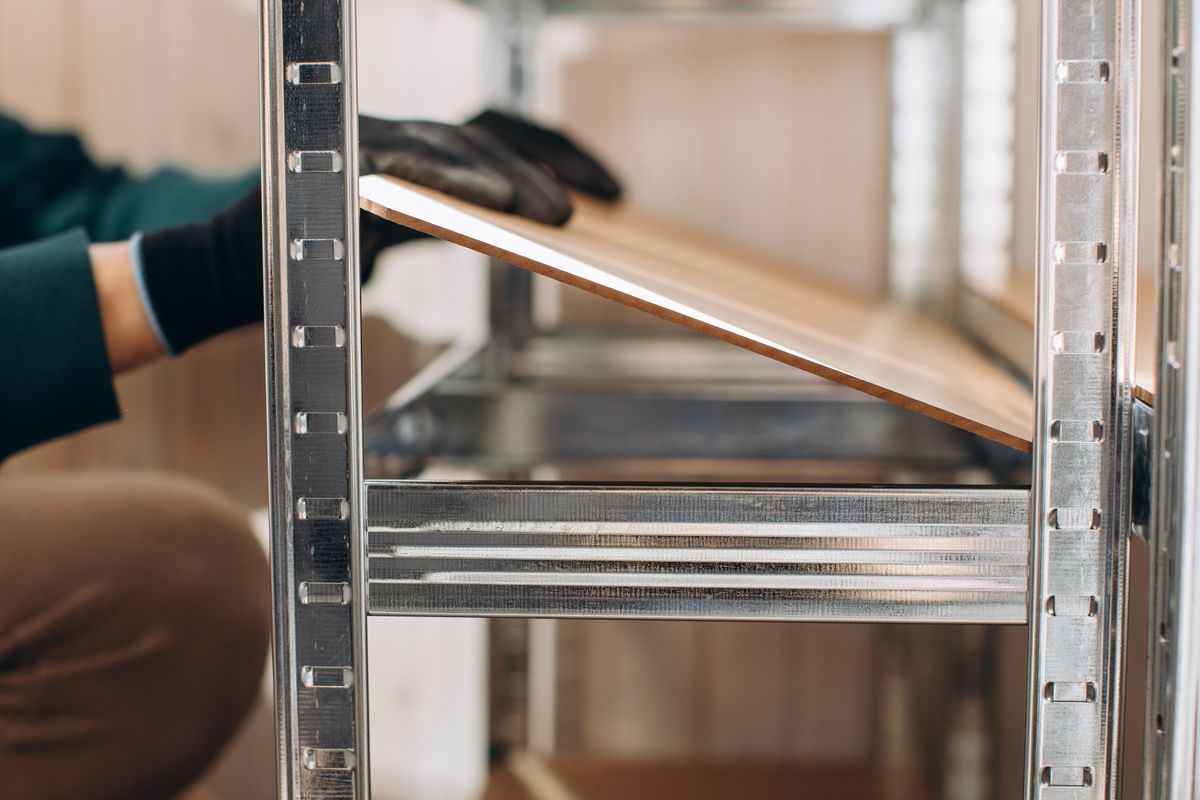

Установка полок в зацепы до упора
Опустите полку на балки или непосредственно на зацепы (в зависимости от конструкции). Нажмите на полку с усилием до характерного щелчка или полного погружения зацепов в пазы. Проверьте каждый угол. Все четыре точки крепления должны быть зафиксированы.
Крестовые растяжки и устойчивость
Крестовая растяжка (крестовина жёсткости) – диагональный элемент, соединяющий противоположные стойки на одном ярусе или между ярусами. Она предотвращает расшатывание конструкции в поперечном направлении.
Установите растяжки на задней стороне стеллажа, как указано в паспорте. Для высоких моделей может потребоваться две и более крестовины. Крепление выполняется зацепами или болтами с последующим натяжением талрепом.
Крепление к стене или полу: когда обязательно
Крепление анкерами к стене или полу обязательно в следующих случаях:
- высота стеллажа превышает 1,5-1,8 метра;
- конструкция узкая и высокая (отношение высоты к ширине более 3:1);
- стеллаж устанавливается в зоне повышенной проходимости или сейсмической активности;
- полки рассчитаны на нагрузку свыше 200 кг.
Анкерное крепление предотвращает опрокидывание при случайном толчке или в случае, когда распределённая нагрузка неравномерная. Для бетонных стен используют клиновые анкеры, для кирпичных – химические, для гипсокартона – только с закреплением в несущий профиль.
Частые ошибки
Часто допускаемые ошибки:
- Перепутана лицевая сторона полки. У некоторых моделей полка имеет выраженную верхнюю и нижнюю сторону. Неправильная установка снижает несущую способность.
- Превышен пролёт. Балки большей длины, чем предусмотрено конструкцией, создают опасный прогиб под нагрузкой.
- Не затянуты болты. Ослабленный крепёж – причина люфта и постепенного ослабления соединений.
- Более двух неусиленных секций подряд. Если стеллажный ряд длиннее двух секций без крестовых растяжек, конструкция теряет устойчивость.
Проверка и уход после монтажа
После сборки проверьте устойчивость: покачайте стеллаж из стороны в сторону – люфт должен отсутствовать. Убедитесь, что все полки лежат на балках без зазоров.
Правила эксплуатации:
- загружайте полки равномерно, без смещения центра тяжести к краю;
- не превышайте указанную в паспорте нагрузку;
- периодически проверяйте затяжку болтов (для болтовых моделей);
- протирайте металлические поверхности влажной тканью с нейтральным моющим средством;
- при появлении царапин закрашивайте их эмалью для предотвращения коррозии.
Заключение
Инструкция по сборке стеллажа не очень сложная. Процесс не требует специальных навыков, но внимательность к деталям и соблюдение последовательности операций определяют долговечность конструкции.
Компания «Стальные решения» предлагает качественные металлические стеллажи и полный спектр услуг, включая помощь в разработке технического задания для тендеров, проектирование расстановки мебели, доставку товаров по всей России.
Вопрос-ответ
Можно ли собрать стеллаж одному?
Да, модели высотой до 1,5 метра собираются одним человеком. Для высоких конструкций потребуется помощник, так как поднять раму в одиночку без перекоса сложно.
Что делать, если пол неровный?
Используйте регулируемые подпятники или подкладки под стойки. Для складских стеллажей с анкерным креплением перекос устраняется до фиксации к полу.
Какой инструмент нужен для безболтового стеллажа?
Достаточно резиновой киянки для посадки зацепов. Гаечные ключи не требуются.
Можно ли переставлять полки после сборки?
Да, шаг перфорации 25 мм позволяет изменить высоту ярусов. Перед перестановкой уберите содержимое с полки.
Нужно ли смазывать зацепы?
Нет, смазка не требуется. Достаточно очищать перфорацию от пыли и грязи перед установкой.
